Round Portable Power Cable, CPE Jacket 8kV

Cable Portable Power Cable, CPE Jacket 8kV

Kebo hizi nzito zimeundwa kwa matumizi kama vile vikata manyoya kwa ukuta, wachimba migodi wanaoendelea na vifaa vya kubebeka kama vile koleo, dredges na kuchimba visima.

WASILIANA NA SASA Upakuaji wa PDF

Maelezo

Lebo

Viwango

ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

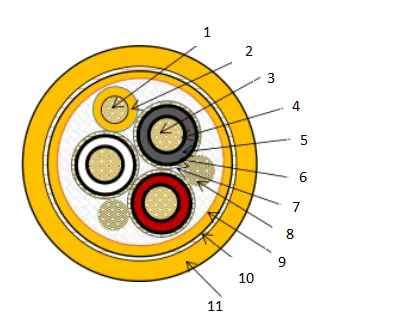

1. Mendeshaji wa kuangalia chini

2. Insulation ya kuangalia chini

3. Kondakta wa nguvu

4. Skrini ya kondakta

5. Insulation ya msingi ya nguvu

6. Skrini ya insulation ya msingi ya nguvu

7. Safu ya chuma/nyuzi iliyosokotwa

8. Kondakta wa ardhi

9. Ala ya ndani

10. Safu ya chuma/nyuzi iliyosokotwa kutekelezwa

11. Ala ya nje

Vipimo

SHD-GC-8kV(2AWG~4/0AWG)

Ujenzi	Idadi ya Mishipa	Kutuliza Kondakta Ukubwa	Ardhi Angalia Kondakta Ukubwa	Jina Uhamishaji joto Unene		Jina Jacket Unene		Jina Kwa ujumla Kipenyo		Uzito wa majina		Ampacity
Idadi ya Cores x AWG/kcmil	-	AWG/kcmil	AWG/kcmil	inchi	mm	inchi	mm	inchi	mm	Ibs/ltd	Kg/km	A
3×4	259	8	8	0.150	3.8	0.205	5.2	1.94	49.3	2308	3594	122
3×2	259	6	8	0.150	3.8	0.220	5.6	2.12	53.8	2920	4554	159
3×1	329	5	8	0.150	3.8	0.220	5.6	2.21	56.1	3292	5104	184
3×1/0	259	4	8	0.150	3.8	0.220	5.6	2.32	58.9	3675	5700	211
3×2/0	329	3	8	0.150	3.8	0.235	6.0	2.46	62.5	4304	6593	243
3×3/0	413	2	8	0.150	3.8	0.250	6.4	2.62	66.5	5200	7738	279
3×4/0	532	1	8	0.150	3.8	0.250	6.4	2.75	69.8	5840	8713	321
3×250	608	1/0	6	0.150	3.8	0.250	6.4	2.89	73.4	6774	9948	355
3×300	741	1/0	6	0.150	3.8	0.265	6.7	3.04	77.2	7423	11384	398
3×350	888	2/0	6	0.150	3.8	0.280	7.1	3.21	81.3	8543	12739	435
3×500	1221	4/0	6	0.150	3.8	0.295	7.5	3.56	90.4	11260	16757	536
