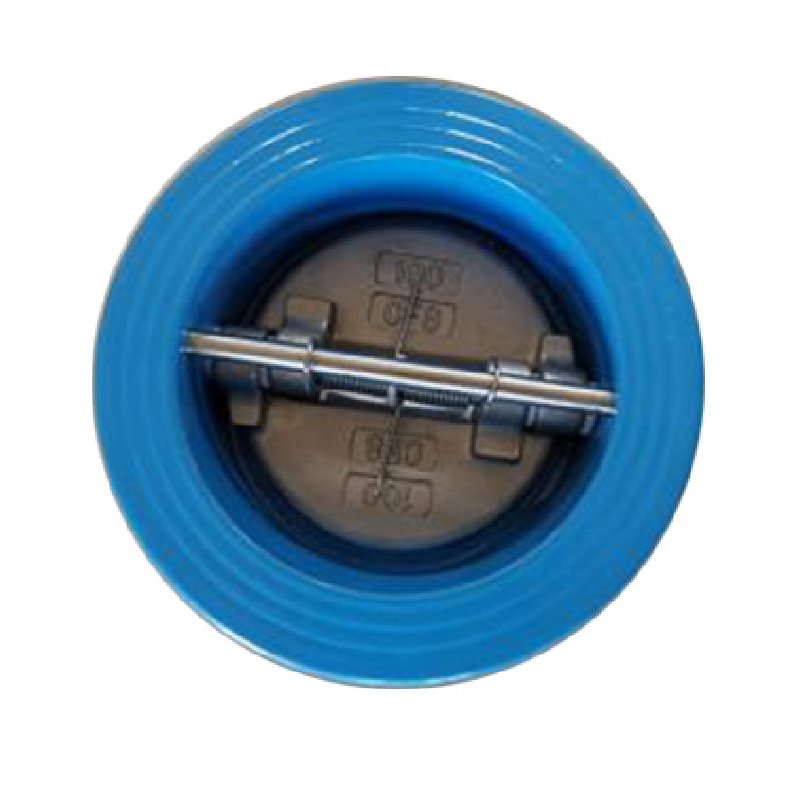

Clapet anti-retour à double plaque

1. Conception et fabrication : EN 12334/API 594.
2. Flange dimensions: ASME B16.1/EN 1092
3. Test et inspection : API 598/EN12266.
4. Taille jusqu'à 24".

CONTACTEZ-NOUS MAINTENANT Télécharger le PDF

Détails

Mots clés

Normes

1. Conception et fabrication : EN 12334/API 594.
2. Flange dimensions: ASME B16.1/EN 1092
3. Test et inspection : API 598/EN12266.
4. Taille jusqu'à 24".

Matériels

NON.	PARTIE	MATÉRIEL
1	Corps	Fonte, fonte ductile
2	Plaque	Fonte ductile + Ni, CF8, CF8M, Bronze
3	Printemps	Acier inoxydable
4	Axe de charnière	Acier inoxydable
5	Prise	Acier Canbon
6	Palier de carrosserie	PTFE
7	Roulement à ressort	PTFE
8	Goupille d'arrêt	Acier inoxydable
9	Boulon à œil	Acier Canbon
10	Siège de carrosserie	NBR, EPDM, Viton, Néoprène

Dimensions

TAILLE		B	E	F	R	d	A
DANS	DN	B	E	F	R	d	À PARTIR DU PN10/16	ANSI150
2	50	43	65	19	28.8	43.3	107	102
2-1/2	65	46	80	20	36.1	60.2	127	121
3	80	64	94	28	43.3	66.4	142	133
4	100	64	117	27	52.8	90.8	162	171
5	125	70	145	30	65.7	116.9	192	193
6	150	76	170	30	78.6	144.6	218	219
8	200	89	224	31	104.4	198.2	273	276
10	250	114	265	33	127	233.7	328	336
12	300	114	310	50	148.3	283.9	378/382	406
14	350	127	360	43	172.4	332.9	438/442	448
16	400	140	410	45	197.4	381	488/495	511
18	450	152	450	52	217.8	419.9	538/555	546
20	500	152	505	58	241	467.8	592/617	603
24	600	178	624	73	295.4	572.6	695/734	714
28	700	229	720	98	354	680	809	828
32	800	241	825	100	398	770.5	916	936
